二、 滾軸系統的安裝與置入

1、 畫軸的安裝：選用專用鋁管或自購直徑51毫米的不銹鋼管、PVC管等（但應確保其內徑為48~50毫米之間），長度切割為：外框兩側安裝板內側之間的距離減去64毫米。

畫軸壁厚的選擇原則是：畫幅寬度（跨度）較大者，壁厚要選擇厚一些的；反之則可以選擇薄一點的。

將按規定切好的畫軸端口修磨光整，在兩端頭分別插入內外錐鎖緊軸套2和右軸套3（必要時用隨機配送的厚度調節膠布分別纏繞在兩端軸套上，使軸套2能輕輕插入畫軸內孔；而軸套3則需緊緊插入畫軸內孔），再用隨機配送的內六角扳手將位于內外錐鎖緊軸套左側的鎖緊螺釘擰緊（感覺吃上力即可），畫軸即裝配完畢。

將右軸套3上的彈性伸縮小軸對準右側支承板4的小孔內，稍向右側使力并對準左側傳動箱球面聯軸器后松手，畫軸即可置入到位與傳動箱上的聯軸器有效結合，完成畫軸的安裝。

2、 上下傳動箱及右側支承板的固定

傳動箱1必須安裝在燈箱的左側；支承板4安裝在右側�？逃小�51A”的上傳動箱裝在左上側；刻有“51B”的下傳動箱裝在左下側。

如果燈箱兩側的安裝板（建議用5毫米左右的鋼板）已經焊接在了燈箱上，則在燈箱的上下方向與厚度（里外）方向分別選定一易于進行測量的基準，將傳動箱放置在左側安裝板的適合位置后，分別測量記錄畫軸中心（傳動箱上刻有中心十字線）至基準的距離尺寸（兩個方向），并用記號筆在傳動箱上螺釘連接孔處做出鉆孔記號。將支承板4放置在右側安裝板上（如圖二：上側按圖A放置；下側按圖B放置），測量并調整其中心十字線至基準的距離尺寸，使其與左側傳動箱記錄的尺寸一致，同樣用記號筆在螺釘連接位置（腰形槽孔的中間）做出鉆孔記號。用直徑4.2的鉆頭在之前做有記號處鉆出螺紋底孔，再用M5的絲攻完成聯接螺孔的加工。

圖二	圖三

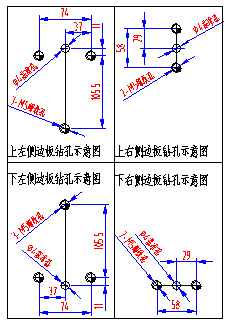

如果兩側的安裝板尚未焊接或連接在燈箱上，也可按圖三所示尺寸將安裝板上的全部聯接螺孔及基準孔加工先加工好，再以基準孔定位焊接到燈箱兩側。

用隨機配送的M5內六角螺釘、平墊圈、彈性墊圈組合，將上下傳動箱、右側支承板連接到燈箱兩側。

3、 畫面的配置與安裝

（1） 畫面的尺寸配置：

畫面的寬度尺寸L=畫軸長度減去4~8毫米或燈箱兩側安裝板內側尺寸減去68~72毫米。單幅畫面的高度尺寸H=兩畫軸中心距尺寸加40毫米。

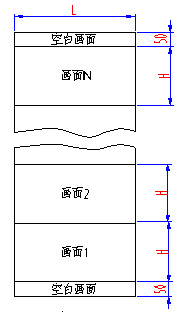

上下畫面之間不用留空白直接連接，最上幅畫面的上邊與最下幅畫面的下邊分別留50毫米的空白畫面（方便畫面連接到畫軸上）。如果畫幅的寬度允許，最好一次性完成整卷畫面的制作（見圖四）

（2） 將畫面安裝到畫軸上

若燈箱尺寸較小或所處位置較低，可不必取下畫軸直接在燈箱上將畫面粘貼到畫軸上；若燈箱尺寸較大或所處位置不易操作等，也可輕松地取下畫軸，在認為方便之處完成畫面與畫軸的連接。此時，配送的參數設置操控盤的手控上下移動畫面功能（參見參數設置說明）可以發揮作用，幫助你完成畫面的置入。

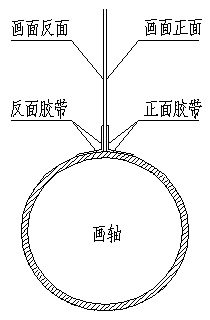

具體操作為：先目測畫面在畫軸上的左右位置一致，并保持畫面端部與畫軸的母線平行，貼少許幾條封箱膠帶將畫面與畫軸暫時性連在一起，試著卷畫面幾圈，觀察畫面是否會左右偏移，若會偏移則需重新調整畫面端面與畫軸母線的平行后再試，直到不會偏移。完成后用寬度大于等于40毫米的封箱膠帶一半在畫面上、一半在畫軸上沿軸向整條將畫面與畫軸粘牢；轉動畫軸至另一面（畫面的背面）也同樣方法整條粘牢，即完成了畫面與畫軸的連接安裝。（裝好后的效果如圖五）

圖四	圖五

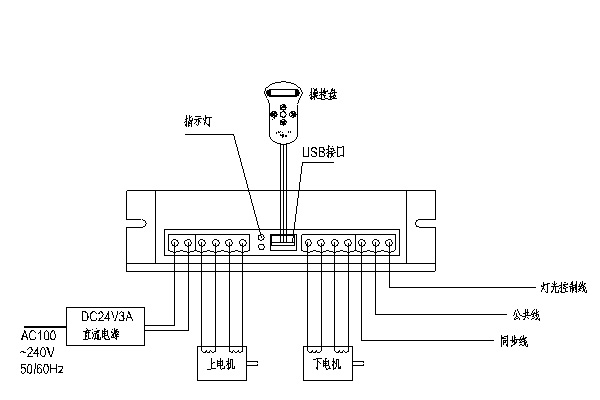

4、滾軸系統電控盒及其輸入輸出連接示意（見圖六）

圖六
